1.คำแนะนำก่อนใช้งานขอบคุณที่ซื้อผลิตภัณฑ์ของเรา คู่มือติดตั้งอย่างง่ายจะระบุเกี่ยวกับการใช้งานทั่วไปของผลิตภัณฑ์ ข้อมูลเพิ่มเติมสามารถหาได้จากเวปไซต์ของเรา คู่มือฉบับนี้อาจมีข้อมูลที่ไม่ถูกต้องเนื่องจากมีการปรับปรุงเปลี่ยนแปลงของ ซอฟต์แวร์ และ ฮาร์ดแวร์ จากบริษัทผู้ผลิตอยู่เสมอ โดยการเปลี่ยนแปลงจะไม่มีการแจ้งให้ทราบล่วงหน้า
คู่มือนี้สามารถใช้ได้ทั้งเครื่องบันทึกแบบเดินสาย RG6 และแบบเดินสายแลน เพราะใช้ Software จัดการตัวเดียวกัน ใช้งานง่าย รองรับ 20 ภาษา 2.ข้อควรระวังในการติดตั้ง
3.การติดตั้ง Harddiskข้อควรระวัง : กรุณาตรวจสอบอุปกรณ์ว่าถูกปิดไว้ ไม่มีการจ่ายใดๆ ก่อนการติดตั้ง
โดย DVR จะใช้แบบกล้องเดินสาย RG6 , NVR จะใช้แบบเดินสายแลนตามรูป
4.แผนภาพการเชื่อมต่อสำหรับแผนภาพเป็นเพียงแสดงรูปแบบการต่อแต่ละแบบเท่านั้น ตัวกล้องกับเครื่องบันทึก อาจจะเปลี่ยนได้ตลิดเวลา อาจจะไม่ตรงกับชุดใช้งานจริง แต่วิธีการต่ออุปกรณ์จะเหมือนกัน ★ แบบเดินสายแลน ★ การต่อแบบมาตราฐานเข้ากับเร้าเตอร์อินเตอร์เน็ต :

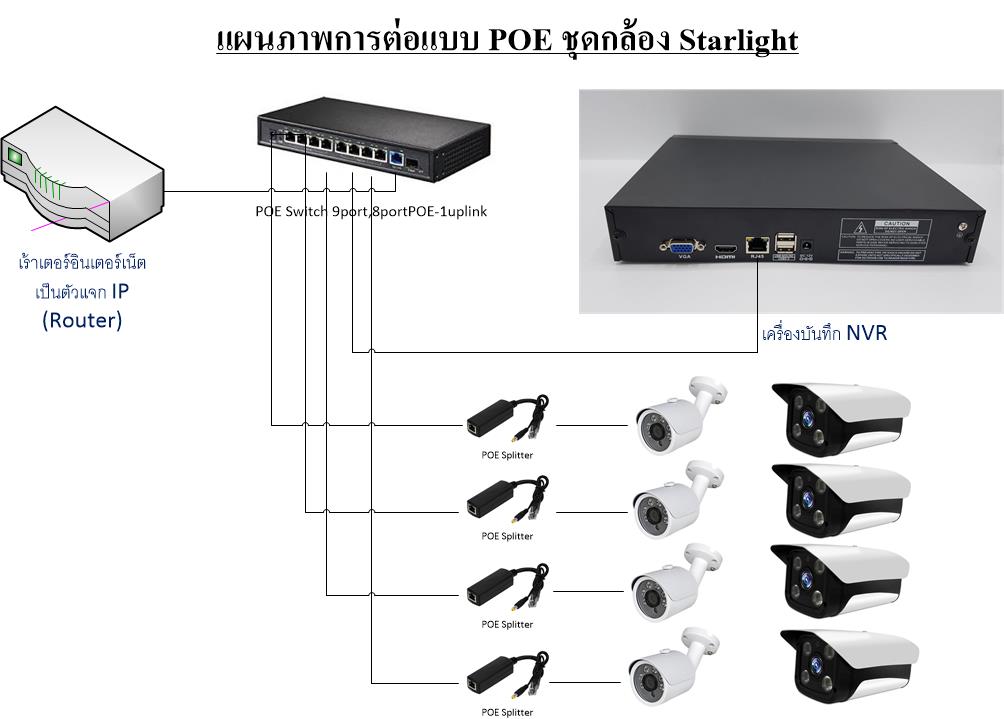

กรณีต้องการต่อแบบ POE เพื่อจ่ายไฟให้กล้องโดยไม่ต้องเสียบอแดปเตอร์ :
กรณีกล้องมี POE ฝังตัวมากับกล้อง : ★ แบบเดินสาย RG6 ★
5.การใช้งานระบบหลังจากต่ออุปกรณ์เรียบร้อยแล้ว ระบบจะค้นหากล้องและบันทึกให้อัตโนมัติ โดยจะขออธิบายการใช้งานเฉพาะส่วนที่ใช้งานทั่วๆเท่านั้นดังนี้ คลิ๊กขวาหน้าเครื่องบันทึก เลือกเมนูที่ต้องการระบบจะถาม user / password ค่าจากโรงงานจะเป็น admin / password (ไม่ต้องใส่อะไร) เมนูหลักสำหรับเครื่องบันทึกแบบเดินสาย RG6 เมนูหลักสำหรับเครื่องบันทึกแบบเดินสายแลน (IP Camera) ★ เมนูหลัก ★ เมื่อเข้าสู่เมนูหลัก ระบบจะมีให้เลือก 4 หัวข้อ เมนูหลัก, ระบบ , ปลุก , ขั้นสูง ตามรูปด้านล่าง แบบเดินสาย RG6
แบบเดินสายแลน
★ เมนูระบบ ★ แบบเดินสาย RG6
แบบเดินสายแลน
★ เมนูปลุก ★ แบบเดินสาย RG6
แบบเดินสายแลน
★ เมนูขั้นสูง ★ แบบเดินสาย RG6
แบบเดินสายแลน
6.การจัดการช่อง - เพิ่ม/ลบ ช่องแบบเดินสาย RG6 กล้องประเภทนี้ไม่ต้องดำเนินการใดๆเพราะจะเสียบสายจากเครื่องบันทึกไปที่กล้องโดยตรง แบบเดินสายแลน ส่วนนี้จะใช้ในการปรับเปลี่ยนช่อง เพิ่มหรือลบกล้อง ออกจากระบบ สำหรับกล้อง IP Camera คลิ๊กขวาเมนูหลัก -> ชุดช่อง รหัสผู้ใช้ : admin / รหัสผ่าน : ไม่ต้องใส่ ส่วนล่างจะเป็นกล้องที่เพิ่มมาจากโรงงาน ท่านสามารถ เพิ่ม ลบ หรือ สลับช่องได้ที่ส่วนนี้ได้ไม่ยากโดยกดค้นหาแล้วกดเพิ่มลงมาทีละตัว กล้องบางรุ่นอาจจะต้องใส่รหัสผู้ใช้และรหัสผ่านท่านสามารถดูได้ที่ข้างกล่องของกล้องแต่ละตัว บริษัทจะตั้งค่า IP Address เบื้องต้นจะอยู่ในช่วง : 192.168.1.201 – 192.168.1.204 (ชุด 4 กล้อง) 192.168.1.201 – 192.168.1.208 (ชุด 8 กล้อง) 192.168.1.201 – 192.168.1.216(ชุด 16 กล้อง) ค่าเดิมจากโรงงานจะเป็น IP 192.168.1.88 ระบุที่ข้างกล่องของกล้องแต่ละตัว การปรับแต่งจะต้องเข้าผ่าน IE หรือ 360 Browser เท่านั้น หลังจากเพิ่มกล้องแล้วจะต้องใส่ชื่อผู้ใช้ / รหัสผ่าน ทุกครั้ง หากไม่ใส่จะไม่สามารถเห็นภาพจากกล้อง รหัสผู้ใช้ : admin / รหัสผ่าน : admin 7.การตั้งค่ากล้องแบบเดินสาย RG6 สำหรับกล้องชนิดนี้การปรับตั้งค่ากล้องจะมีปุ่มปรับตั้งค่าที่ตัวกล้อง การปรับกล้องชนิดนี้ การเลื่อนขึ้นเลื่อนลงเป็นการเลือกหัวข้อที่ต้องการจะปรับค่ากล้อง หากต้องการปรับค่าให้เลื่อนซ้ายหรือเลื่อนขวา หากหัวข้อไหนมีลูกศรท่านต้องกดปุ่มหนึ่งครั้งเพื่อเข้าเมนูย่อยหลังจากนั้นใช้วิธีการปรับวิธีเดียวกัน * กรณีเป็นกล้อง Starlight * เมื่อกดปุ่มปรับ ให้กดเลื่อนขึ้นหรือเลื่อนลงมาที่หัวข้อ DAY & NIGHT แล้วกดเลื่อนซ้ายหรือเลื่อนขวา จากตัวอย่างภาพเป็นการปรับกล้อง Starlight ให้แสดงสี 24 ชม. ให้ปรับเป็น COLOR หากต้องการปรับเป็นแบบอินฟราเรด B & W (โหมดอินฟราเรด ขาว/ดำ) ให้เลื่อนซ้ายขวาอีกครั้ง หลังจากนั้นให้เลื่อนลงมาที่ EXIT แล้วกดปุ่มจัดเก็บการตั้งค่าและออกจากระบบ (SAVE & END) แบบเดินสายแลน โดยทั่วๆไปการปรับตั้งค่ากล้องจะต้องปรับผ่าน IE หรือ 360 Browser สำหรับตัวอย่างนี้จะแสดงวิธีปรับตั้งค่ากล้องของทางร้านในปัจจุบัน ให้คลิ๊กที่กล้องที่จะปรับแล้วคลิ๊กขวาเลือก พารามิเตอร์ IPC ตามรูป กรณีกล้อง Starlight ค่าจากโรงงานจะตั้งให้เป็นแบบอัตโนมัติ (อินฟราเรด) ท่านสามารถปรับให้เป็นสี 24 ชม. ได้โดยเลือกหัวข้อ “เต็มรูปแบบ/Full Color” ตามภาพ ส่วนการปรับตั้งค่าอื่นท่านสามารถปรับได้ตามชอบ

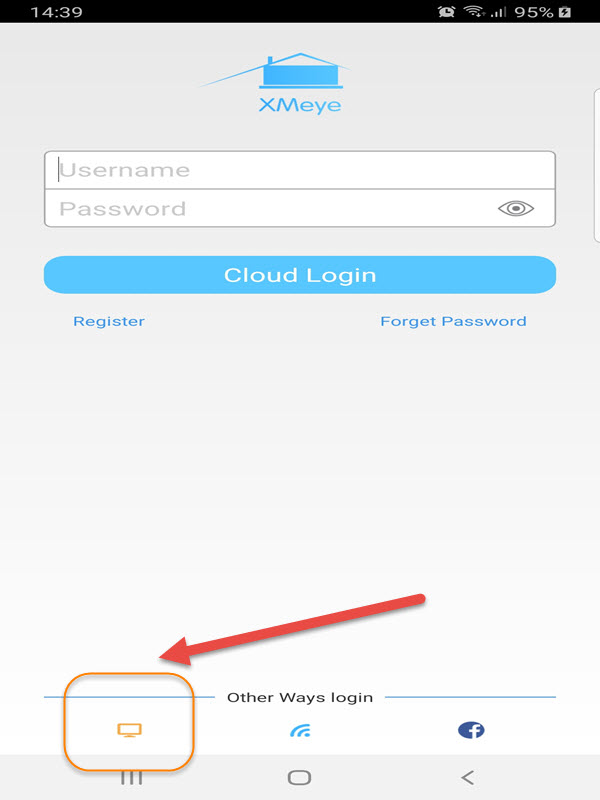

8.การดูกล้องผ่านมือถือและการตั้งค่า1.ดาวน์โหลดแอป “XMEye” 2.เปิด XMEye เลือก Icon รูปคอมพิวเตอร์มุมซ้ายล่าง 3.กดเครื่องหมายบวกที่มุมขวาบนเพื่อเพิ่มอุปกรณ์ และ Scan QRCode 4.คลิ๊กขวาหน้าเครื่องบันทึกเข้าเมนูหลัก เลือกหัวข้อขั้นสูง – > เวอร์ชั่น 5.กด Scan หมายเลขผลิตภัณฑ์ 6.ตั้งชื่อที่ต้องการแล้วกด Scan QR Code ในช่อง Serial Number ปุ่ม OK ก็สามารถดูผ่านมือถือได้ 9.การดูกล้องผ่านคอมพิวเตอร์สามารถดูผ่านคอมพิวเตอร์โดยไม่ต้องลงโปรแกรมใดๆโดยเข้าที่ Link https://www.xmeye.net เลือกหัวข้อ “By Device”
10.การตั้งค่าตรวจจับการเคลื่อนไหวและการแจ้งเตือน* การทำงานของระบบในส่วนนี้จะรองรับกล้องที่มีฟังก์ชั่นการตรวจจับการเคลื่อนไหวเท่านั้น * { รุ่นกล้องที่แนะนำ } { เครื่องบันทึกรุ่นที่รองรับ }
การตั้งค่าบนเครื่องบันทึก : คลิ๊กขวาเมนูหลัก -> ปลุก -> ภาพเคลื่อนไหว เลือกช่องที่ต้องการ ติ๊กเครื่องหมายถูกหัวข้อ “เปิดใช้งาน” , “เขียนบันทึก” , “มือถือรายงาน” ส่วนหัวข้ออื่นจะเลือกหรือไม่เลือกก็ได้ขึ้นอยู่กับการใช้งาน การตั้งค่าบนมือถือ : ส่วนนี้ถือว่าสำคัญมากหากไม่เปิดการใช้งานการแจ้งเตือนบน APP ก็จะไม่มีข้อความแจ้งเตือนส่งมาให้ โดยสามารถทำตามขั้นตอนดังนี้ 1.ลงทะเบียน APP XMEye ด้วยอีเมลล์และยืนยันตัวตนให้เรียบร้อย 2.เปิด APP XMEye และเข้าสู่ระบบด้วยอีเมลล์ที่ลงทะเบียนไว้ 3.เพิ่มอุปกรณ์ใน APP เหมือนหัวข้อการตั้งค่าบนมือถือ 4.คลิ๊ก Icon มุมบนซ้าย 5.เข้าหัวข้อ Alarm Push เลือกอุปกรณ์ที่ตั้งค่าไว้ เปิดการใช้งาน Push Setting 6.ขั้นตอนสุดท้ายเป็นขั้นตอนการตรวจสอบการแจ้งเตือน หลังจากที่มีข้อความแจ้งเตือนบนมือถือหากเราไม่มีเวลาดู ณ ขณะนั้นสามารถดู Snapshot ที่ระบบจัด เก็บไว้ให้ย้อนหลัง โดยกดเข้าไปคล้ายขอ 5 จะมีภาพที่ระบบจัดเก็บไว้แล้วคลิ๊กเข้าไปดู ณ เวลานั้นได้ ทันที ประโยชน์ที่ได้รับจากการทำงานในส่วนนี้ : 1.สามารถตรวจสอบเหตุการณ์ที่ผิดปกติได้รวดเร็ว ณ เวลานั้นได้ทันที 2.ไม่ต้องเสียเวลาดูภาพย้อนหลังเป็นช่วงๆ เพื่อตรวจสอบเหตการณ์ผิดปกติ 3.หมดกังวล เรื่องการนั่งเฝ้าหน้าจอตลอดเวลา เพราะระบบจะ Snapshot ภาพเคลื่อนไหวไว้ทุกเวลา

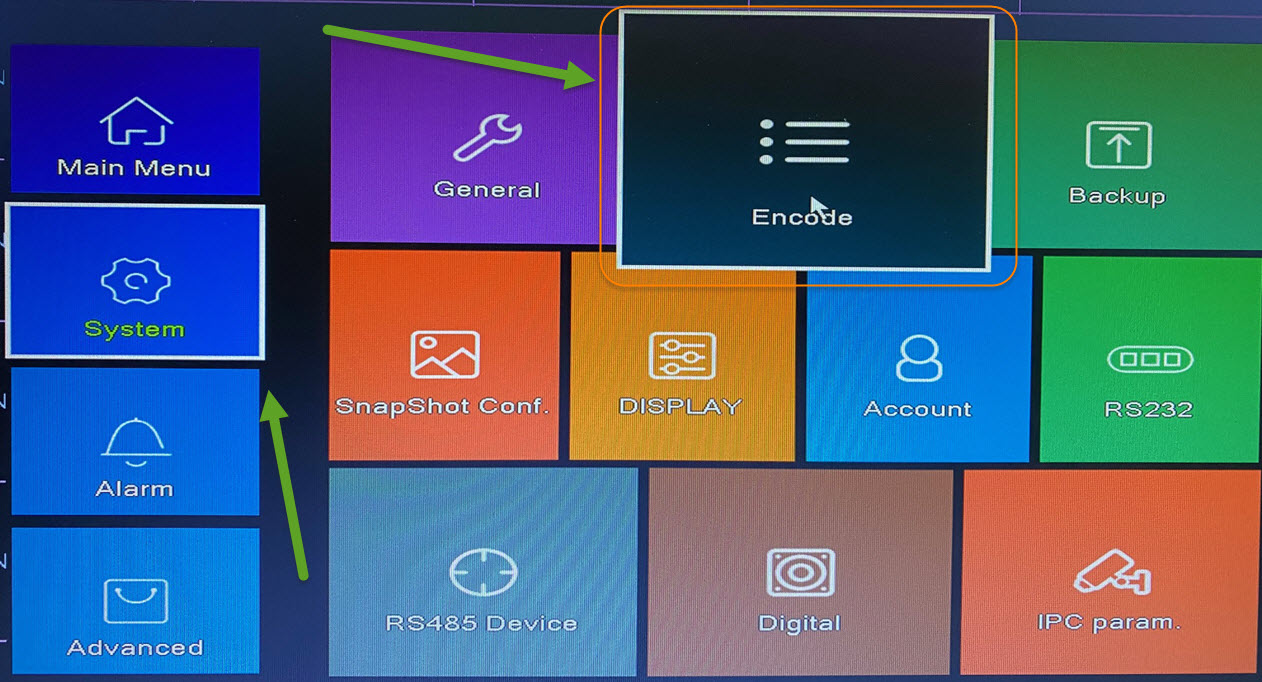

11.การติดตั้งไมค์โครโฟนบันทึกเสียงหัวข้อนี้จะอธิบายการต่อไมค์โครโฟนบันทึกเสียง และ การตรวจสอบการบันทึกเสียง โดยการต่อไมค์จะอ้างอิงจากสินค้าของบริษัทเท่านั้น แต่การต่อจะใช้หลักการเดียวกัน ภาพการต่อไมค์โครโฟนกล้อง IP Camera แบบภายนอก การตรวจสอบการบันทึกเสียงบนเครื่องบันทึก เข้าเมนูหลัก -> System -> Encode เลือกช่อง หากระบบติ๊กเครื่องหมายถูกจะบันทึกเสียงด้ { หน้าจออาจแตกต่างกันบ้างในบางรุ่น } 12.การแก้ปัญหาแบบเดินสาย RG6 ส่วนใหญ่กล้องประเภทนี้ จะมีปัญหาที่การเข้าหัว BNC หรือสายสัญญานขาดระหว่างทาง ให้ท่านหาสายสำเร็จรูปที่ยาวเพียงพอทดสอบจากเครื่องบันทึกไปที่กล้อง แบบเดินสายแลน ปัญหาที่อาจพบกล้องแบบ IP Camera ส่วนใหญ่จะมีกรณีเดียว คือหมายเลข IP Address ชนกับอุปกรณ์เครือข่ายทำให้ไม่สามารถเป็นภาพจากกล้องได้ โดยจะมีวิธีแก้ไขดังนี้ 1. หาโปรแกรม Scan หมายเลข IP Address ในที่นี้จะยกตัวอย่างโปรแกรมขนาดเล็กซึ่งหา Download ได้ทั่วไปชื่อ Network Scanner 2.หากพบหมายเลขซ้ำกันให้ท่านปิดอุปกรณ์ที่ชนกับหมายเลขกล้องไว้ และเข้า IE หรือ 360 Browser เพื่อทำการเปลี่ยนหมายเลข IP Address ไม่ให้ชนกับกับอุปกรณ์อื่น หลังจากนั้นค่อยเปิดอุปกรณ์นั้นๆ ขึ้นมา 3.เพิ่ม/ลบ ช่องใหม่อีกครั้งในหัวข้อจัดการช่อง |
